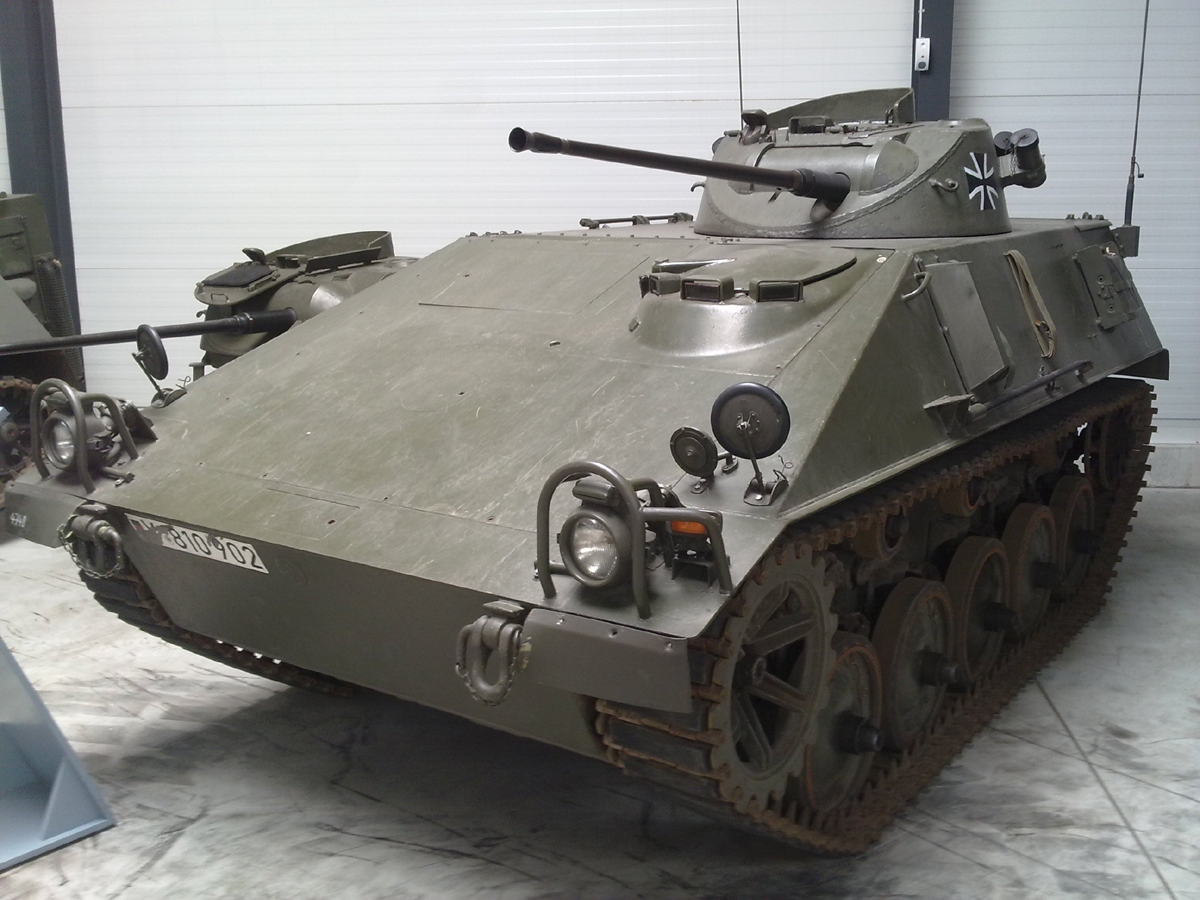

Schützenpanzer kurz, Halbgruppe und Funk / SPz 11A 1-2
Allgemeine Angaben
Entwicklung: Hotchkiss
Herstellung: Hotchkiss-Brandt,
Fahrgestell Nachbau: Klöckner-Humboldt-Deutz
Panzerturm: Keller und Knappich, Augsburg
Prototypen: ab 1956
Bauzeit (alle Ausführungen): 1958-1967
Baujahr des Exponates:
Hersteller des Exponates: Hotchkiss
Besatzung: 4-5 Mann
gebaute Stückzahl: 1033
Technische Angaben
Abmessungen (LxBxH) (m) 4,47x2,34x2,0
Gefechtsgewicht (kg) 8000
Leistungsgewicht (kW/t) 15 (20,5 PS/t)
Bodenfreiheit (mm) 350
Bodendruck (N/cM2) 7,5
Kletterfähigkeit (m) 0,6
Steigfähigkeit (%) 60
Zul. Querneigung (%) 35
Grabenüberschreitfähigkeit (m) 1,5
Höchstgeschwindigkeit (km/h) 58
Kraftstoffverbrauch (l/100 km) ca. 85
Fahrbereich Straße (km) ca. 400
Watfähigkeit (m) max. 0,7
Triebwerk in Einzelbaugruppen im Vorderteil
des Fahrzeugs eingebaut
Motor 6 Zyl Reihe Viertakt Otto
Hersteller Hotchkiss-Lago
Hubraum (ccm) 4678
Leistung (kW) ca. 121 (164 PS)
Batterien 4 x 100 Ah
Generator 2 x 24 V Gleichstrom, je 600 Watt
Bordnetz 24 Volt
Kupplungsart Einscheiben-Trockenkupplung
Schaltgetriebe synchronisiertes mechanisches Wechselgetriebe
Typ SPz 10 (Ford abgewandelt)
Gänge (v/r) 4/1
Lenkung / Betriebsbremse Cletrac Ausgleichslenkgetriebe mit im Getriebe
eingebauten ölgekühlten Bremsbändern,
mechanisch über Lenkhebel betätigT
Kleinster Wendekreis (m) 17
Betriebsbremse mechanisch über Lenkhebel
Feststellbremse Bremsband, auf Getriebe wirkend; mechanisch über Fußpedal oder Handgriff betätigt
Laufwerk drehstabgefedertes Stützrollenlaufwerk mit Drehstab /
Drehrohrsystem und mechanisch / hydraulischen Stoßdämpfern
Gleiskette Scharnierkette mit auswechselbaren Gummipolstern
Fahrgestell selbsttragendes Panzergehäuse aus homogenem Walzstahl
Panzerung
Wanne 8-15mm Panzerstahl
Turm 20-30mm Panzerstahl
Hauptwaffe Maschinenkanone 20 mm x 139
MK 20 DM1A1 bzw. HS 820 L/85
Hersteller Rheinmetall bzw. Hispano Suiza,
Lizenz: Rheinmetall
Munitionsvorrat (Schuss) 575
Richtbereich Höhe -10° bis +65°
Schussweite max (m) 7000
günstigste Kampfentfernung (m) bis 1200
Kaliber (mm) 20
Rohrlänge (gezogener Teil) (mm) 1700
-Angabe in Kalibern 85
Munitionsarten Sprengband und panzerbrechende Munition
Sekundärwaffen Nebelmittelwurfanlage mit 2 x 3 Wurfbechern
Nachtsichteinrichtung nur in den Abarten des SPz kurz.
InfrarotFahrgerät (an Stelle des mittleren (Winkelspiegels) und Infrarot-Winkelspiegel
Funkeinrichtung AN/GRC9 später SEM 25

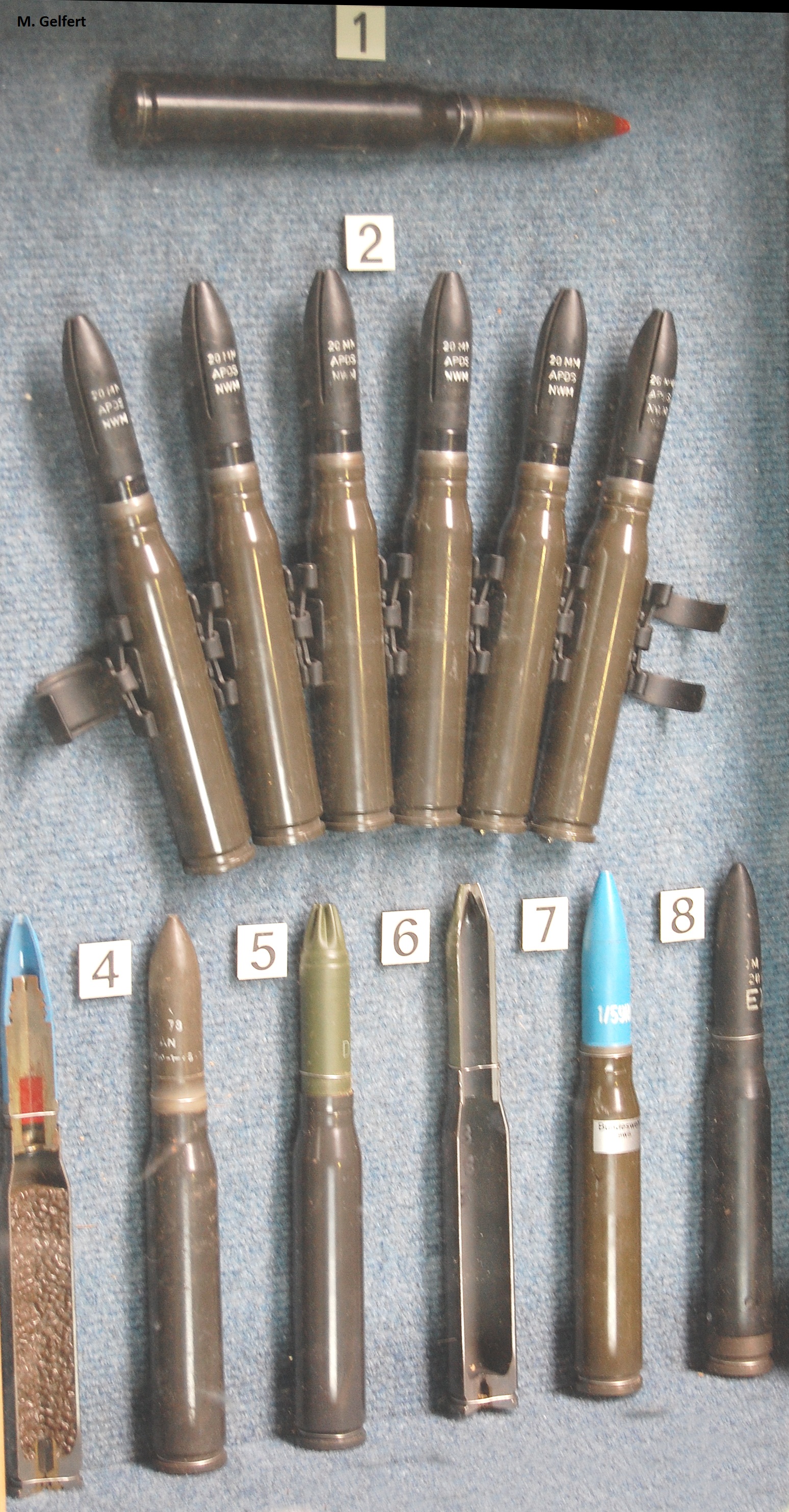

Erklärungen zur Bewaffnung bitte Bild anklicken.

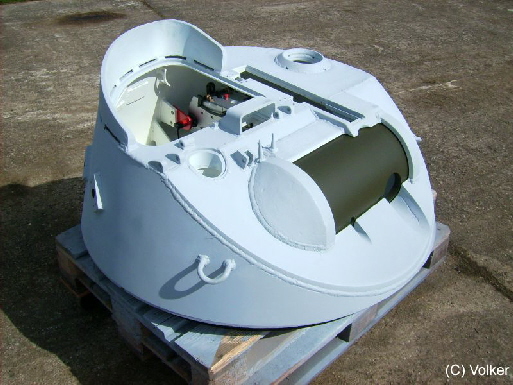

Erklärungen zum Turm bitte Bild anklicken.

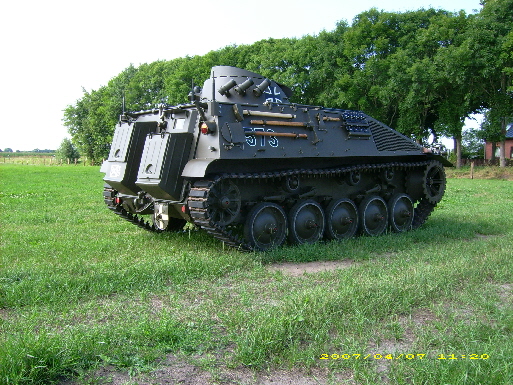

Weitere Bilder vom SPz bitte Bild anklicken.
